法拉德有源滤波器在化工行业中的应用

 1、化工行业的电能质量问题

化工行业中，低压配电系统采用变频调速技术已成为普遍的趋势。越来越多非线性负荷的应用导致配电系统遭受谐波污染。从谐波产生的源头治理谐波，降低谐波含量，能够保障生产运行的安全性和经济性。

化工行业配电系统中的谐波，主要是由于大量采用电力电子设备而产生的。其产生谐波的主要设备有：化工电解整流设备、机泵的变频调速装置、不间断电源装置（UPS）、变电所用直流电源成套设备、新型照明灯具（节能灯、采用电子镇流器的日光灯）等。

2、典型案例介绍-煤炭气化有限公司

     煤炭气化有限公司为国内大型煤化工企业，其焦炉车间大量使用变频器等非线性负载，产生的大量谐波导致供电环境恶化，用电设备故障率增加，加装了法拉德有源滤波器FLD-EAR 3L-0.4/100A后，情况得到了较大改观。

以下是法拉德有源滤波器投入前后的现场对比数据：

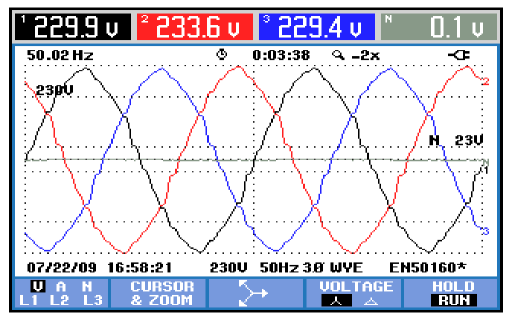

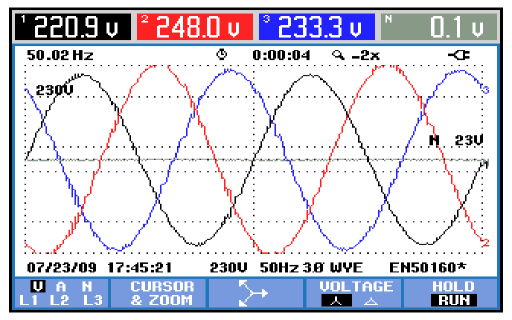

1）相电压波形前后对比图

滤波前相电压有效值和波形           滤波后相电压有效值和波形

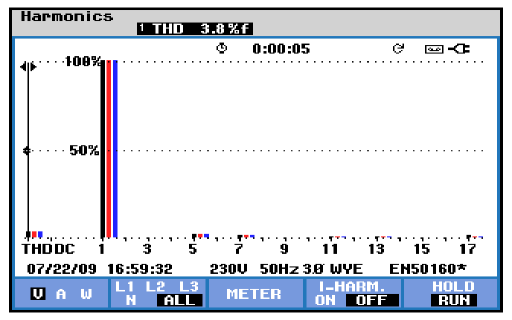

    2）相电压谐波含量前后对比图

滤波前相电压谐波含量                                        滤波后相电压谐波含量

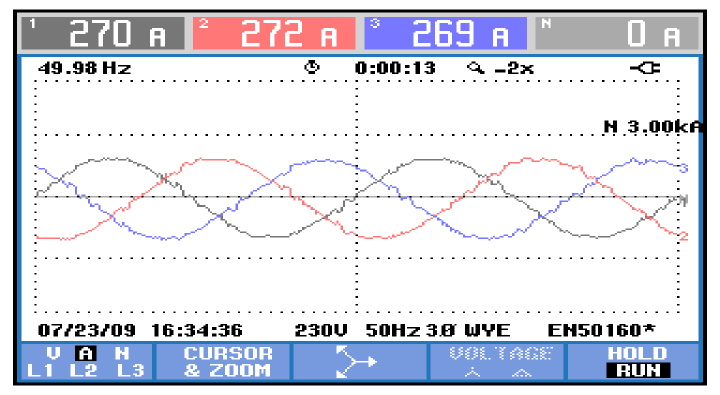

3）相电流波形前后对比图

滤波前相电流有效值和波形                滤波后相电流有效值和波形

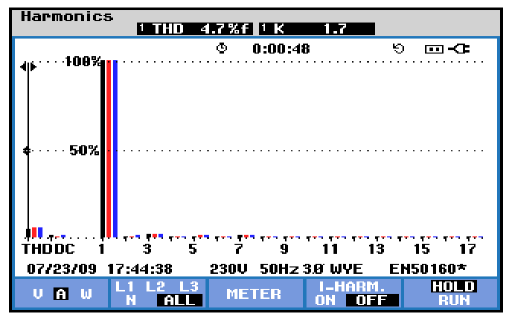

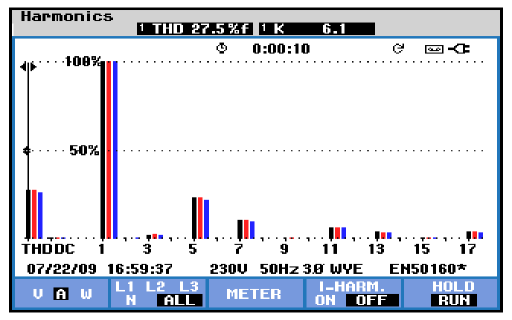

4）相电流谐波含量前后对比图

滤波前相电流谐波含量              滤波后相电流谐波含量

滤波前后测试结果分析：

1、谐波电压畸变率从3.8%下降到1.8% ，谐波电流畸变率从27.5%下降到4.7%；

2、变频器、电容器损坏率明显减低；

3、降低电能损耗，使设备运行环境更安全。

                                       法拉德电气（北京）有限公司

                                               技术部
